Новости

17.07.2013 Быстродействующий оптически изолированный MOSFET/IGBT-драйвер EL3184 от Everlight

Драйвер EL3184 является pin-to-pin аналогом драйвера FOD3184 от Fairchild.

Отличительные особенности:

- Гарантированные рабочие характеристики в диапазоне температур: -40…+100°C

- Пиковый рабочий ток 3 А для управления MOSFET/IGBT-транзисторами

- Напряжение изоляции между входом и выходом – 5000 В

- Широкий диапазон напряжения питания: до 30 В

Сферы применения:

Мощные импульсные источники питания и бесперебойные источники питания;

Изолированные драйверы затворов мощных MOSFET/IGBT-транзисторов;

Схемы управления различными электромоторами.



15.07.2013 Бюджетные источники питания TDK-Lambda серии CUS100M

Главной особенностью источников питания TDK-Lambda серии CUS100M является специально сниженная стоимость при сохранении высоких технических характеристик. Новые источники питания изготавливаются в открытом корпусе на выходную мощность 100 Вт и стандартный ряд выходных напряжений: 5, 12, 15, 24 В с возможностью ручной подстройки в диапазоне ±10%.

CUS100M

   Данная серия включает следующие модели:

  - CUS100M-12
  - CUS100M-15
  - CUS100M-24
  - CUS100M-5



Схемотехническое решение новой серии имеет минимальное количество элементов, что помогло снизить себестоимость и уменьшить габаритные размеры, а дополнительно проведенные расчеты, грамотное расположение компонентов и всесторонние испытания обеспечили высокую надежность изделий.

Источники питания серии CUS100M работают в диапазоне температур -25...+70°C, причем, имеют гарантированный запуск при температуре -30°C. Гарантированный запуск подразумевает, что при включении выходное напряжение источника достигает своего номинального значения за немного больший промежуток времени, а в течение некоторого времени, пока источник не прогреется, может наблюдаться повышенный уровень пульсаций выходного напряжения. После прогрева, который длится в среднем около двух минут, все параметры восстанавливаются в соответствии с заявленными.

Следует отметить, что источники питания серии CUS100M оснащены универсальным входом 85-265В и соответствуют требованиям безопасности медицинского стандарта EN/IEC 60601. Электрическая прочность изоляции вход-выход 4кВ, вход-защитная земля 2кВ и выход-защитная земля 1.5 кВ. Также имеется необходимый комплекс защитных мер от короткого замыкания, перегрузки и перенапряжения на выходе.

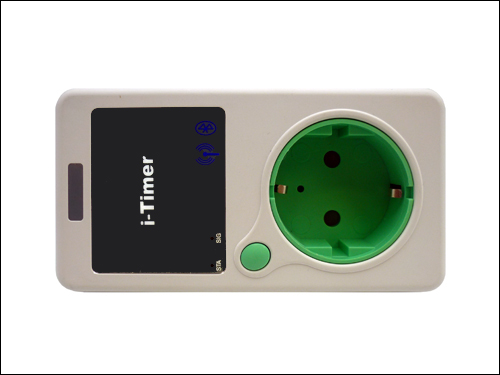

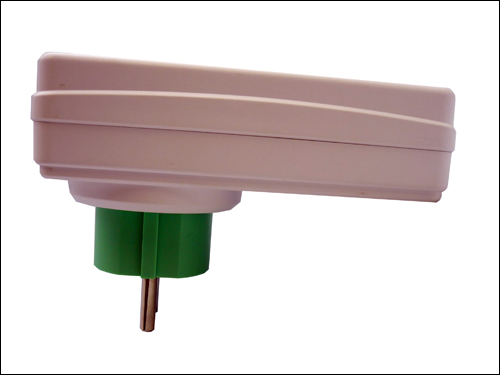

12.07.2013 Таймер MA3301 под управлением Android в корпусе типа проходная розетка

MA3301 - представляет собой таймер под управлением Android в корпусе типа проходная розетка.



10.07.2013 Плата расширения RS-CAN-EB-1 для отладочных плат от Diolan

RS-CAN-EB-1 модуль расширения для отладочных плат LPC4350-DB1, LPC4357-DB1, LPC1850-DB1 и их модификаций, позволяющий добавить интерфейсы RS-232, RS-485, CAN и USB.

Плата RS-CAN-EB-1 может быть использована как совместно с отладочными платами Diolan, так и с платами других производителей, а так же как оценочная плата для микросхем ST3232 от STMicroelectronics интерфейса RS-232, TJA1040 от NXP для CAN интерфейса, SP3485 от Sipex для интерфейса RS-485.













Отличительные особенности:

- совместимость с отладочными платами Diolan LPC4350-DB1,

- LPC4357-DB1, LPC1850-DB1 и их модификациями;

- интерфейс RS-232 (разъем DB-9);

- интерфейс RS-485 (винтовая клемма);

- интерфейс CAN (разъем DB-9);

- интерфейс USB.



08.07.2013 Измеритель RLC параметров AКИП-6101

Модель лабораторного измерителя RLC-параметров АКИП-6101 претерпела существенную модернизацию. При прежней ценовой категории прибор обладает улучшенными техническими характеристиками, обновлен конструктив и расширены функциональности.  Новинка теперь имеет 4 фиксированные частоты тест-сигнала выбираемые пользователем: 100 Гц, 120 Гц, 1 кГц, 10 кГц (ранее 3 номинала).



Добавлен ещё один выбираемый измерительный уровень 1 В скз (ранее только 300 мВскз). Быстродействие прибора значительно выросло – максимальная скорость измерений теперь составляет 12 изм/с. Также увеличены верхние пределы измеряемых параметров R/Z/X, C, L. Погрешность измерений RLC-измерителя в основной части рабочего диапазона составляет ±0,2% (ранее ±0,3%).

Основные параметры и характеристики:

Измерение параметров: L, C, R/ X/ Z, Q, D.

Частота сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц.

Уровень тест-сигнала: 0,3 Вскз/ 1 Вскз (фикс.).

Скорость измерений: 2,5 / 5 / 12 изм./сек.

Режим индикации: абсолютное значение, относительные измерения (Δ%).

Схема замещения: последовательная / параллельная.

Выходной импеданс: 30 Ом/ 100 Ом (выбор).

Большой ЖК-индикатор.

Питание: ~ 220В/50Гц.



05.07.2013 Миниатюрный USB адаптер Mean Well серии GS05E-USB

Очень часто аккумуляторы "садятся" в самый неподходящий момент, когда рядом нет никаких USB устройств. Именно для того, чтобы исключить возможность возникновения подобных ситуаций, компания Mean Well разработала источник питания GS05E-USB, специально предназначенный для устройств с USB портом, а также устройств питающихся от USB порта.

GS05E-USB обеспечивает на выходе ток 1 А при напряжении 5 В; соответствует классу II по защите от поражения электрическим током (двойная изоляция) и характеризуется крайне малым энергопотреблением без нагрузки (менее 0.3 Вт).

Источник питания GS05E-USB имеет компактный размер и небольшую массу, что позволяет его носить с собой и всегда иметь возможность (при наличии 220В/50Гц) подключить разряженное USB устройство, чтобы им воспользоваться.

GS05E-USB



     Основные параметры:
     - Диапазон входного напряжения 90-264 В
     - Выходное напряжение 5 В
     - Выходной ток 1 А
     - Выход USB
     - Размер 42x30x20 мм



03.07.2013 Генератор сигналов произвольной формы АКИП-3412 (на базе ПК с разрешением 14 бит)

АКИП-3412 обладает самыми высокими техническими показателями в серии генераторов АКИП на базе персональных компьютеров: разрешение по амплитуде - 14 бит, частота дискретизации в реальном времени 2,5 ГГц и полоса пропускания 1 ГГц.

Высокая полоса пропускания и высокое разрешение позволяет создавать с помощью АКИП-3412 самые сложные по форме высокочастотные сигналы, с цифровой или аналоговой модуляцией для функциональных тестов, где требуется высокая производительность.

Возможности для тестирования

- генератор ВЧ-сигналов

- цифровая модуляция

- ультра-низкий уровень гармонических искажений

- выбор типа выходного сигнала: высокочастотный, с внутреннего ЦАП, DC

- высокоскоростной цифровой выход

- мультиканальная синхронизация (управление несколькими генераторами при их синхронной работе)

- сочетание в одном приборе различных принципов формирования сигнала – прямой цифровой синтез, генератор произвольных форм или  функциональный генератор



Управление генераторами АКИП-3412 осуществляется через ПК по USB интерфейсу. Управляющее программное обеспечение может быть установлено на любом персональном компьютере, а также на контрольно-измерительном оборудовании, имеющем «открытую платформу», например на осциллографах LeCroy. Это дает широкие возможности по комбинированию различных средств измерений на базе ПК и формированию единого программно-аппаратного комплекса.

Пользовательский интерфейс генераторов представляет собой унифицированную программу, которая аналогична с управляющей программой других приборов на базе ПК, например ArbStudio от компании Teledyne LeCroy. Для простоты управления или доступа к различным продвинутым функциям управление разделено на различные режимы: простой функциональный генератор, формирование сложных произвольных форм, генератор на принципе прямого цифрового синтеза (необходим для формирования различных аналоговых модуляций), генератор последовательностей.

Генераторы АКИП-3412 незаменимы, если требуется формирование действительно сложного по структуре сигнала, который может использоваться для эмуляции различных технологических процессов в телекоммуникации, в протоколах последовательной передачи, для обучения в учебных заведениях или для научных исследований.



01.07.2013 Оценочная плата LPC1850-DB1

LPC1850-DB1 – оценочная плата на базе высокопроизводительного Cortex-M3 микроконтроллера LPC1850FET256 от NXP с тактовой частотой до 180 МГц позволяет в полной мере изучить работу со всеми его модулями и интерфейсами и начать создавать собственные приложения. Плата дает возможность разрабатывать собственные решения с помощью различных инструментов, задействовать максимальное количество интерфейсов при минимальной стоимости аппаратных компонентов.

Для быстрого освоения и начала работы, плата LPC1850-DB1 обеспечивается демо-примерами с открытым исходным текстом и всей необходимой документацией.

 LPC4350-DB1 Development Board with extensions

        Отличительные особенности:

      - микроконтроллер LPC1850FET256, Cortex-M3, 180 МГц;

      - интерфейс JTAG;

      - 16 Мбит внешней NOR памяти;

      - 4 пользовательские кнопки и 4 светодиода;

      - интерфейс USB HS;

      - 10/100 Мбит Ethernet.















Плата LPC1850-DB1 содержит разъем USB, Ethernet, 4 кнопки, 4 светодиода, 16 Мбит внешней NOR памяти. Для подключения внешнего программатора-отладчика имеется интерфейс JTAG.

Для расширения функциональных возможностей оценочной платы LPC1850-DB1, к ней могут быть подключены платы расширения, которые позволят добавить сенсорный LCD дисплей (LCD-EB-1), интерфейс HDMI (HDMI-EB-1), слот для SD краты памяти (FLASH-SDIO-EB-1), интерфейсы RS-232/485, CAN и USB (RS-CAN-EB-1).



28.06.2013 Портативный осциллограф-генератор ADS-4051

ADS-4051 - новый портативный прибор, сочетающий в одном корпусе цифровой осциллограф и функциональный генератор АКТАКОМ.

ADS-4051В режиме осциллографа ADS-4051 позволяет работать в полосе частот от 0 до 50 МГц. ADS-4051 имеет один канал, максимальная частота дискретизации составляет 200 Мвыб/сек. Для корректного воспроизведения сигнала в ADS-4051 используется интерполятор типа sin(x)/x. Синхронизация в режиме осциллографа может быть обеспечена по нарастающему и спадающему фронту.

В новом портативном осциллографе имеется возможность как курсорных, так и автоматических измерений. При измерениях в амплитудной области прибор автоматически измеряет значение размаха сигнала (Vпик-пик), а также максимальное и минимальное значение амплитуды (+Vпик, -Vпик). В частотно-временной области имеется возможность автоматического измерения и отображения измеренного значения частоты и периода сигнала.
Пользователю цифрового осциллографа ADS-4051 доступна установка вертикального отклонения в диапазоне от 10 мВ/дел до 50 В/дел с шагом 1-2-5 и коэффициента горизонтальной развертки от 5 нс/дел до 2,5 с/дел. Во внутреннюю память прибора может быть записано до 40 осциллограмм с последующим их воспроизведением.

Питание прибора осуществляется от встроенного перезаряжаемого Li-Ion аккумулятора емкостью 2300 мА●ч, что обеспечивает возможность непрерывной работы до трех часов. Аккумулятор может быть подзаряжен, как от сетевого адаптера, так и от персонального компьютера через USB интерфейс.

ADS-4051 позволяет проводить измерения в "полевых условиях" и может быть безусловно полезен широкому кругу пользователей, а особенно для использования в сервисных и обслуживающих организациях, в местах имеющих ограниченное рабочее пространство, радиолюбителям и многим другим группам пользователей.



26.06.2013 MP1095 - модуль-расширение для Arduino. Часы реального времени (RTC)

Модуль-расширение MP1095 для микроконтроллерных модулей Arduino позволяет добавить в ваш проект часы реального времени, управляемые по шине I2C.

Данный модуль реализован на базе микросхемы M41T56M6 и совместим с популярными библиотеками Time и DS1307RTC, разработанными для среды Arduino.



24.06.2013 MP2906HD - Цветной монитор 5,6” IPS, WXGA, 1280 x 800. HDMI, VGA, DVI, LVDS, ЦАП и стерео усилитель

Модуль позволяет воспроизвести цветное изображение на уникальном 5,6-дюймовом мониторе c IPS матрицей. Плата управления имеет стандартные входы: HDMI, VGA, DVI. Панель подключается к плате или к любому другому устройству по интерфейсу LVDS. Устройство оснащено LED подсветкой и аудио усилителем.

 KIT MP2906HD ЖК-монитор

В наборе используется матрица LTD056EV7F производства компании Toshiba matsushita display technology co.

Физические характеристики

- Размер панели: 5.6 дюймов

- Физическое разрешение: 1280×800, WXGA

- Соотношение сторон: 16:10 (W:H)

- Поверхность: Glare (Haze 0%), Hard coating (3H)

- Размеры в корпусе: 135.0×89.0×4.4mm (Ш×В×Г)

Оптические характеристики

- Режим: IPS, Normally Black, Transmissive

- Яркость: 400 cd/m²

- Контраст: 800:1 (Transmissive)

- Количество цветов: 262K/16.7M (6-bit/6-bit + Dithering)

- Время отклика: 13/12 (Tr/Td)

- Частота верт.: 60 Гц

- Реверс. скан.: Да (U/D, L/R)



21.06.2013 Клеммник SMD451 for LED

Одиночный клеммник SMD451 for LED на катушке для поверхностного монтажа. Провод вставляется в данный разъем и надежно зажимается, а для извлечения провода нужно просто нажать кнопку. Высота клеммы всего 5мм, поэтому она может найти широкое применение как в светодиодных осветительных устройствах, так и в любых электронных устройствах, где применение обычных клемм затруднительно в виду ограниченности пространства.

Поступление на склад SMD разъема

Преимущества:

  • SMD монтаж (поставляется в катушке на ленте)
  • Простая установка и извлечение провода из клеммы
  • Небольшой размер
  • Рабочая температура от -40°С до +125°С
  • Размер 13,4x4,31x5 мм
  • Номинальный ток - 9А
  • Номинальное напряжение - 320В
  • Цвет - черный

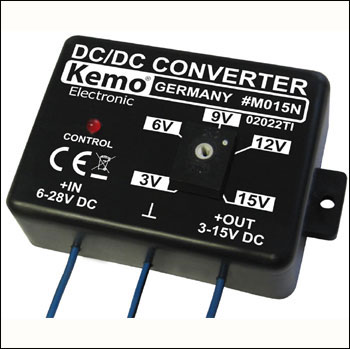

19.06.2013 Регулируемый стабилизатор 3…15В, 1,5А" MK015

Модуль-стабилизатор с регулируемым выходным напряжением предназначен для установки в радиолюбительские устройства. Он обеспечивает регулируемое выходное напряжение от 3 до 15 В при максимальном токе до 1,5 А.



 Выходное напряжение стабилизированное. Имеется защита от короткого замыкания и светодиодная индикация включения устройства.



17.06.2013 Логический анализатор LAP-C (16032)

Новый ультрабюджетный логический анализатор LAP-C (16032) от компании “Zeroplus Technology” доступен широкому кругу пользователей. Логический анализатор являясь сложным в техническом отношении устройством, предназначен для анализа цифровых сигналов, передающихся по последовательным и параллельным шинам.

Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.

Пользователь логического анализатора имеет в своем распоряжении: 16 входных цифровых каналов, память 32 Кбит на канал (8 Мбит в режиме компрессии), тактовая частота 100 МГц, расширенный набор схем синхронизация и анализа (по шине, логический, статистический, опция синхронизации по длительности импульсов).

Логические анализаторы LAP-C подходят для решения широкого круга задач по отладке, настройке и диагностике последовательных и параллельных шин передачи данных. Также их можно рекомендовать к применению на производстве, в сфере профессионального технического обучения, для ремонтно-диагностических служб, а также всем радиолюбителям, занимающихся цифровой техникой.





14.06.2013 Индикаторы емкости свинцовых аккумуляторов КУЛОН-12t и КУЛОН-12/6t

КУЛОН-12TИндикаторы емкости свинцовых аккумуляторов КУЛОН-12t и КУЛОН-12/6t по сравнению с предыдущими моделями имеют существенные отличия.

Основные преимущества индикатора емкости свинцовых аккумуляторов КУЛОН-12t:

- очень контрастный OLED дисплей
- усиленная защита от статического электричества
- более стабильные показания
- способность проверять свинцовые аккумуляторы в условиях очень сильных помех.

Основные преимущества индикатора емкости свинцовых аккумуляторов Кулон-12/6t:

- более широкий диапазон емкостей 6-вольтовых свинцовых аккумуляторов;
- часы для регистрации времени и даты измерения;
- контрастный OLED дисплей;
- увеличенная помехозащищенность;
- усиленная защита от статического электричества;
- более стабильные показания;
- звуковой сигнал;
- часы для регистрации времени и даты измерения;
- четыре кнопки вместо двух;
- корпус меньшего размера.

Особенности обоих моделей:

Проверка емкости аккумуляторов 12В
Емкость аккумуляторов: 0.5 - 350 А*час, 0.5-600 А*час для 6 В
Время проверки емкости аккумулятора: 4 секунды
Память для измерений



12.06.2013 MP707R - Термометр Цифровой USB термометр/термостат

MP707R - это многоканальный цифровой термометр, который подключается к персональному компьютеру через USB-порт.

Он имеет исполнительное устройство (реле) и позволяет включать-выключать нагрузки при изменении температуры (осуществлять термостатирование).

Устройство будет полезно для применения в быту, дома, на даче, в бане.

С его помощью можно производить измерения температуры окружающей среды, контролировать рабочую температуру морозильников и холодильных установок, управлять различными нагрузками в автономном режиме, протоколировать измеренную температуру, формировать файл с текущими показаниями в HTML-формате (то есть контролировать текущую температуру и состояние нагрузок через Интернет), управлять нагрузкой с помощью командного файла.



10.06.2013 Коммуникационные модули SOFTLINK серии 300

Коммуникационные модули SOFTLINK серии 300 предназначены для сопряжения средств автоматизации с сетями передачи данных, а также позволяют реализовать диагностические и другие дополнительные функции. Кроме того, что немало важно модули совместимы с промышленными контроллерами Siemens SIMATIC S7-300.

300 153-1AA03 - Интерфейсный модуль для подключения SOFTLINK 300 к сети Profibus-DP

Удаленные модули ввода-вывода
Являются основой распределенной системы ввода-вывода. Служат для сопряжения дискретных сигналов полевого уровня с комплексом автоматизации через сеть Profibus-DP. Подобный подход значительно снижает себестоимость системы в целом. Модули SOFTLINK

Коммуникации:
Протокол: Profibus DP
Разъем: RS 485 9pin SUB female
Скорость передачи данных: 9.6KB-12MB
Рабочая температура 0-55°C
Степень защиты: IP20
Питание: 24V DC

Модули SOFTLINK

 Наименование  Входов/выходов  Примечание
 300 131-1BL01  32/0  модуль дискретного ввода
 300 132-1BL01  0/32  модуль дискретного вывода
 300 133-1BL01  16/16  модуль дискретного ввода / вывода

EasyAngle, разъемы (соединители) PROFIBUS
Обеспечивают отвод кабеля под углами 35° и 90°. Применяются прозрачные пружинные клеммы для быстрого и удобного монтажа и металлический корпус для высокой помехозащищенности.



Наименование  Диагностические светодиоды  Наличие гнезда программирования
300 972-BA9000  +  -
300 972-BB9000  +  +


07.06.2013 Система охлаждения для светодиодов

Основным фактором, определяющим продолжительность жизни светодиода и стабильность его хроматических показателей, является температура кристалла. Повышенная температура приводит к ускоренной деградации параметров светодиода и снижает надежность изделия в целом. Поэтому, все приборы, выполненные на основе мощных светодиодов, требуют в своем составе наличия теплоотвода. Теплоотвод обеспечивается специализированным изделием - радиатором.

Представленые алюминиевые платы, выполняют функцию радиаторов и предназначенны для монтажа на них мощных светодиодов CREE, которые используются в различных светотехнических изделиях и DIY проектах.



Плата CREE Плата CREE

Размеры печатных плат:

- Star (звезда): 21х21х1,5mm
- Square (квадрат): 32х32х1,5mm

Печатная плата представляет собой пластинку из композитного материала - слоя алюминия, помогающий отвести тепло от светодиода, тонкого слоя изолятора и медной фольги с вытравленными площадками. Изолятор нужен для исключения контакта между алюминием и медью. На середину звезды наносится термопаста, затем устанавливается светодиод и припаивается выводами к площадкам. Таким образом, достигается наилучшая передача тепла от светодиода к радиатору.

Наименования печатных плат:

  • ПЛАТА CREE MX3/MX6 SQ
  • ПЛАТА CREE MCE SQ
  • ПЛАТА CREE XBD STAR
  • ПЛАТА CREE XML RGBW STAR
  • ПЛАТА CREE XML RGBW SQ
  • ПЛАТА CREE XML SQ
  • ПЛАТА CREE XP/XTE SQ




05.06.2013 Сертифицированные припои для электроники

Ассортимент припоев значительно расширился:

ПОС-61

ПОС-61 спираль Припои

- Оловянно-свинцовый припой ПОС-61 в виде проволоки или трубок с канифолью диаметрами от 0.5 до 3.0 мм в спиралях по 1м или 2м , а также в катушках по 100г и 200г. Припои ПОС-61 используются для лужения и пайки электро/радиоаппаратуры, печатных плат, там где недопустим перегрев. Ведь в этом припое очень высокое содержание олова, а это снижает его температуру плавления. Припои ПОС-61 обладают повышенной чистотой и предназначены для пайки электрорадиоэлементов (ЭРЭ) в узлах ответственного назначения.

- Припои ПОС-40 и ПОС-63 представлены в виде проволоки или трубки с канифолью диаметрами от 0.8 до 2.0 мм в катушках по 100г и 200г. Припой ПОС-40 предназначен для пайки деталей и узлов в радиоэлектронной промышленности, а также и в быту.

- Бессурьмянистый припой ПОСК 50-18 используется для пайки деталей, чувствительных к перегреву, металлизированной керамике, для ступенчатой пайки конденсаторов. Он также применяется для полупроводниковой техники, для пайки алюминия, алюминия с медью и ее сплавами в монтажных соединениях, сплавов алюминия между собой, для пайки и лужения меди, никеля, латуни, бронз, медных и медно-никелевых сплавов с посеребренной керамикой, пайки посеребренных деталей, для пайки и лужения ювелирных изделий.

Область применения сурьмянистых припоев ПОССу 95-5 - трубопроводы, работающие при повышенных температурах, изделия электропромышленности.



03.06.2013 АКИП-75000 - первые USB-осциллографы с возможностью выбора разрешения АЦП

Линейка компактных USB-осциллографов для портативного применения пополнилась новой серией АКИП-75000, имеющей уникальную возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит и режимом программного увеличения разрешения (ERes) до 20 бит.

Серия включает 12 USB-осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2/4) и набором режимов. Модели с индексом «В», помимо встроенного функционального генератора имеют возможность формирования сигналов произвольной формы (СПФ).

АКИП-75444A // Цифровые запоминающие USB-осциллографы - АКИП-75442B

    - АКИП-75242A, АКИП-75442A;

    - АКИП-75242B, АКИП-75442B;

    - АКИП-75243A, АКИП-75443A;

    - АКИП-75243B, АКИП-75443B;

    - АКИП-75244A, АКИП-75444A;

    - АКИП-75244B, АКИП-75444B.

Осциллографы имеют сегментированную память (запись до 10.000 сегментов), а также поддерживают функцию «USB streaming». Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 10 МГц. Ресурсы  памяти компьютера для регистрации данных – 100 МБ. Минимальная развертка, при которой осциллограф переходит в режим сбора данных на компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±100 В (DC+AC пик), входной импеданс 1 МОм/ 13 пФ.

АЦП в новой серии представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-х кан моделей USB-осциллографов число ядер дискретизации составляет -8, для 2-х канальных моделей – 4. Это позволило в осциллографах АКИП-75000 реализовать инновационную технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации или реального разрешения по вертикали. Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при последовательном объединении ядер АЦП обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит.

Питание осциллографов осуществляется от сетевого адаптера с возможностью организации электропитания от ПК (ноутбука) с помощью интерфейсного кабеля  USB, имеющего два  параллельных входа (Y-образный тип). В комплект поставки входит: ПО, необходимые принадлежности и осциллографические пробники по числу каналов.

Краткие характеристики модели (серии):

  • - «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
  • - Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
  • - Осциллограф: 2/4 канала
  • - Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
  • - Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
  • - Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
  • - Максимальный объем памяти до 512 МБ (в зависимости от модели)
  • - Автоизмерения (26 параметров); курсорные измерения (?U; ?T)
  • - Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
  • - Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 20 МГц, память до 48 кБ (модели с индексом B)
  • - Допусковый контроль (тест по маске)
  • - Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
  • - Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!)
  • - Цифровые фильтры, математика
  • - Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
  • - Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7
  • - Гарантия 5 лет, масса 900 г.



Быстрый поиск

Логин в магазин

Корзина

Корзина пуста
